Секционные ворота 2500*2800 мм DoorHan rsd02lux в Алмате купить

ОФОРМИТЬ ЗАКАЗ в Алмате: 390 201 Р.

Данное предложение не является публичной офертой

Рассчитать цену

Ворота гаражные секционные с торсионными пружинами из алюминиевых панелей RSD02LUX (2500*2800), almatyi.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

Тип панели: Доска

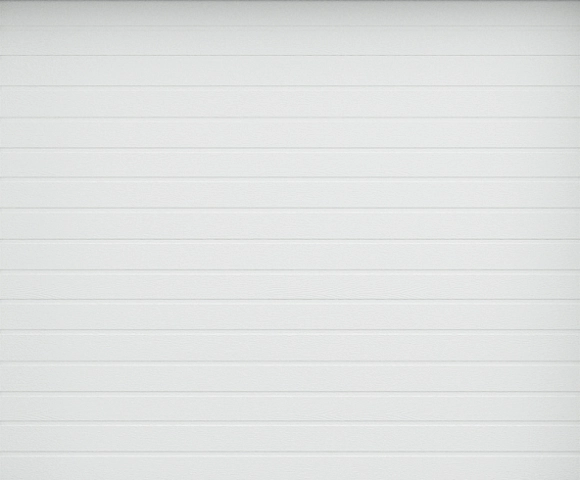

Доска

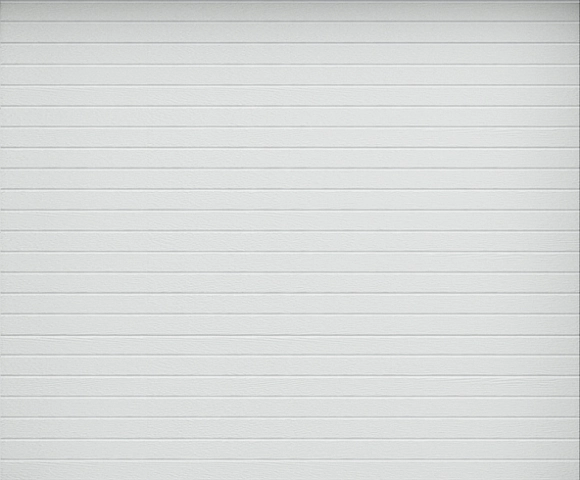

Горизонтальная полоса

Базовая

Дополнительная

Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.

Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	значение зависит от размера ворот
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	6	точное значение зависит от типоразмера панелей, используемых в конструкции ворот

Ригель вертикальный
Вертикальная направляющая
Нижний изгиб горизонтальной направляющей
Верхний изгиб горизонтальной направляющей
С-профиль
Кронштейн крепления к потолку
Система уравновешивания полотна на базе октагонального вала
Кронштейн крепления направляющей
Кронштейн крепления нижнего изгиба
Кронштейн крепления верхнего изгиба
Пластина крепления горизонтальных направляющих
Верхний профиль с уплотнителем
Нижний профиль с уплотнителем
Верхний опорный кронштейн
Опора с роликодержателем и роликом
Нижний угловой кронштейн
Петля
Ручка

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка), min 180 мм.
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж (классический тип монтажа): система направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

PDF

Инструкция по монтажу секционных ворот RSD02LUX
