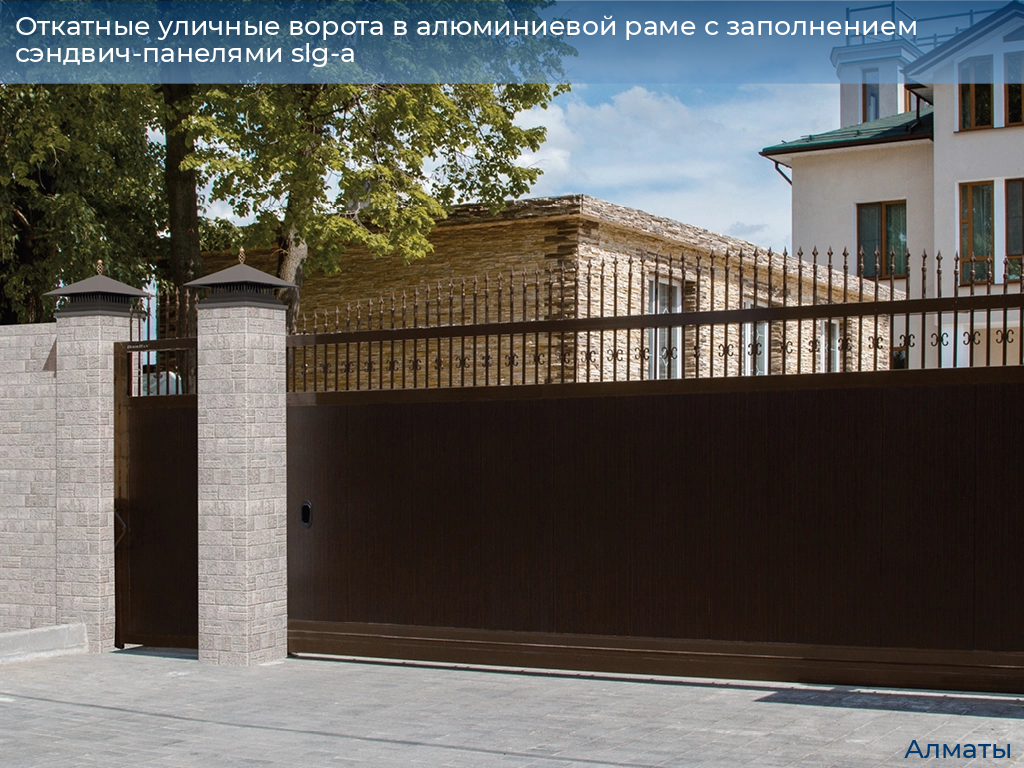

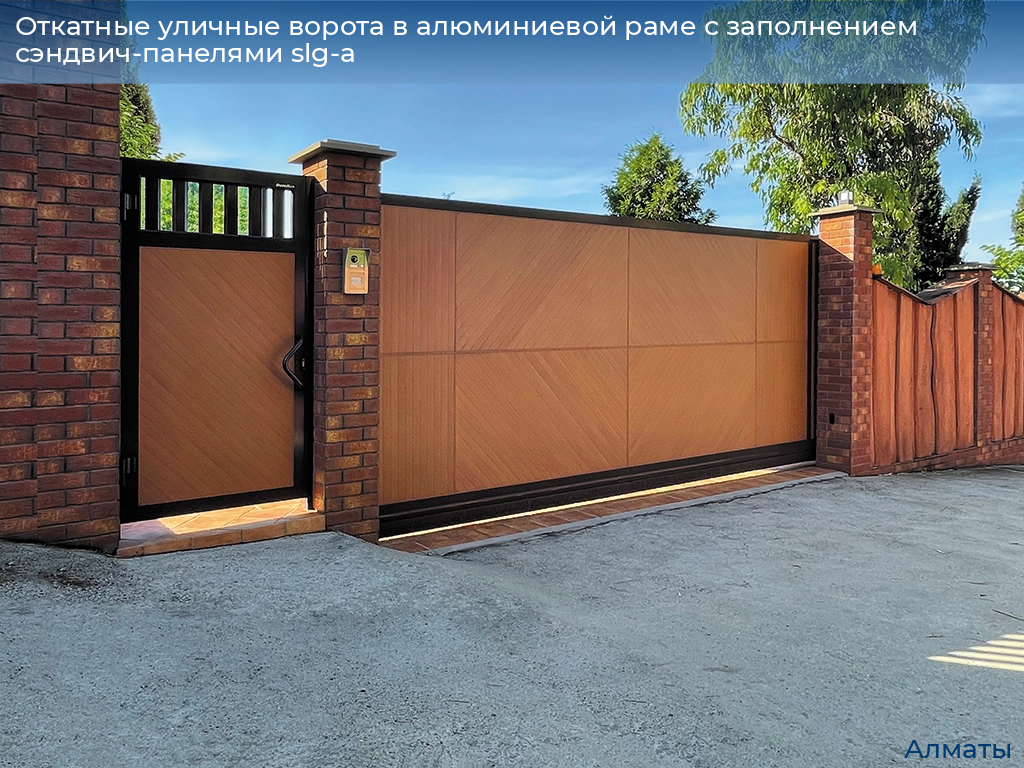

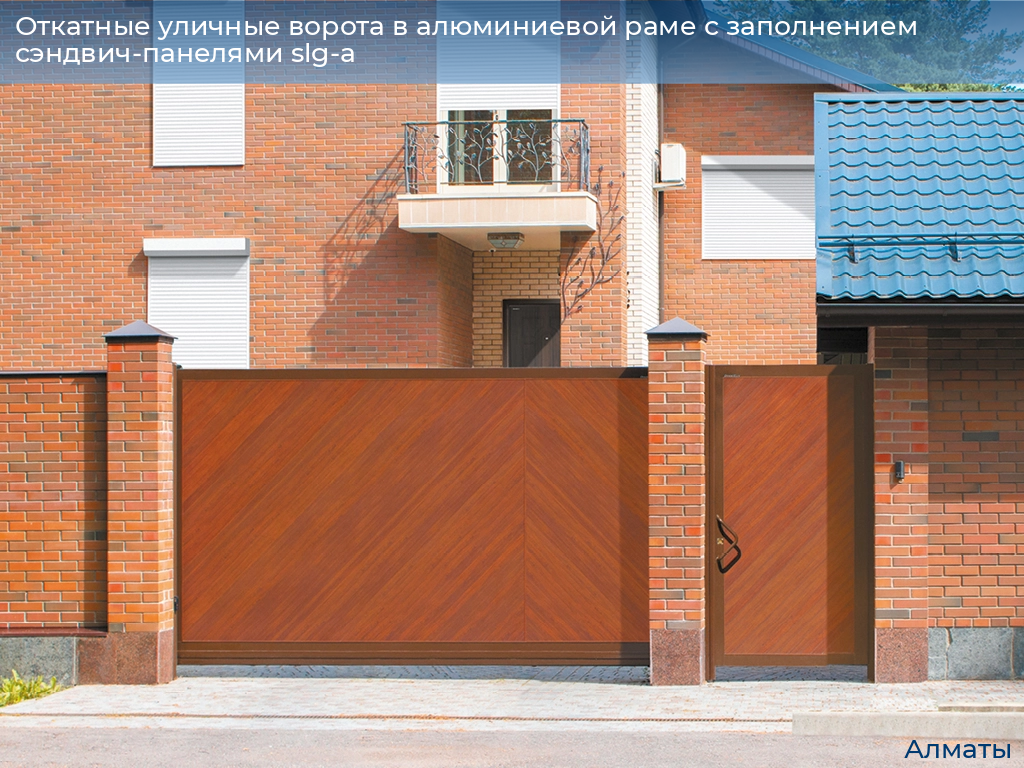

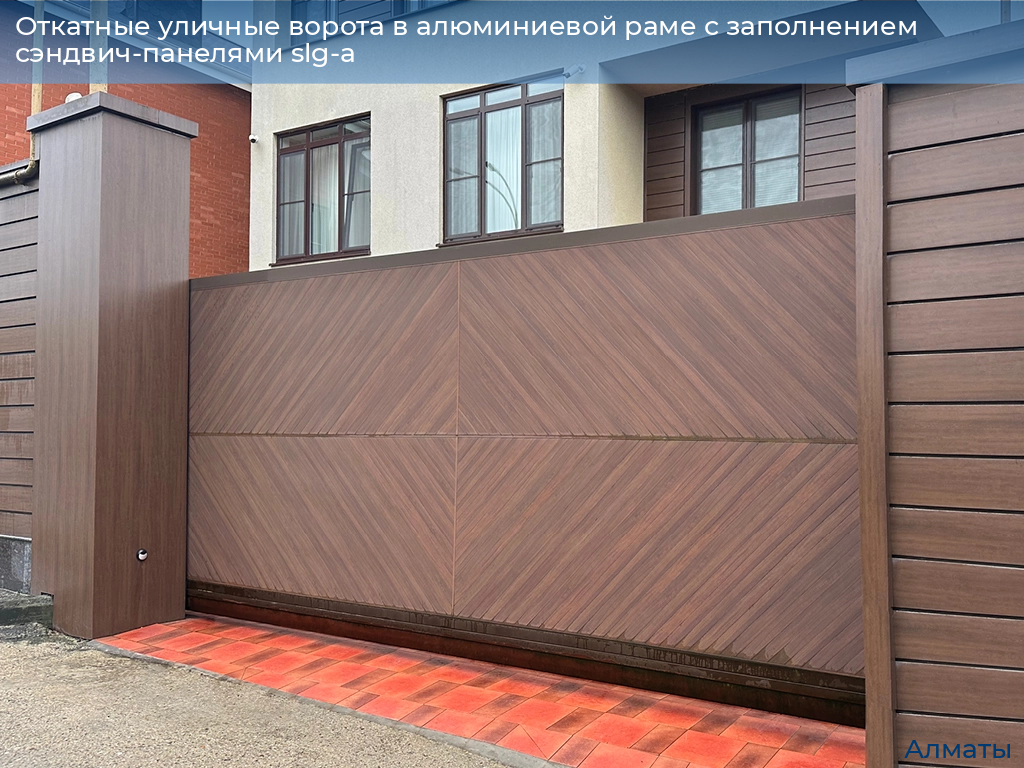

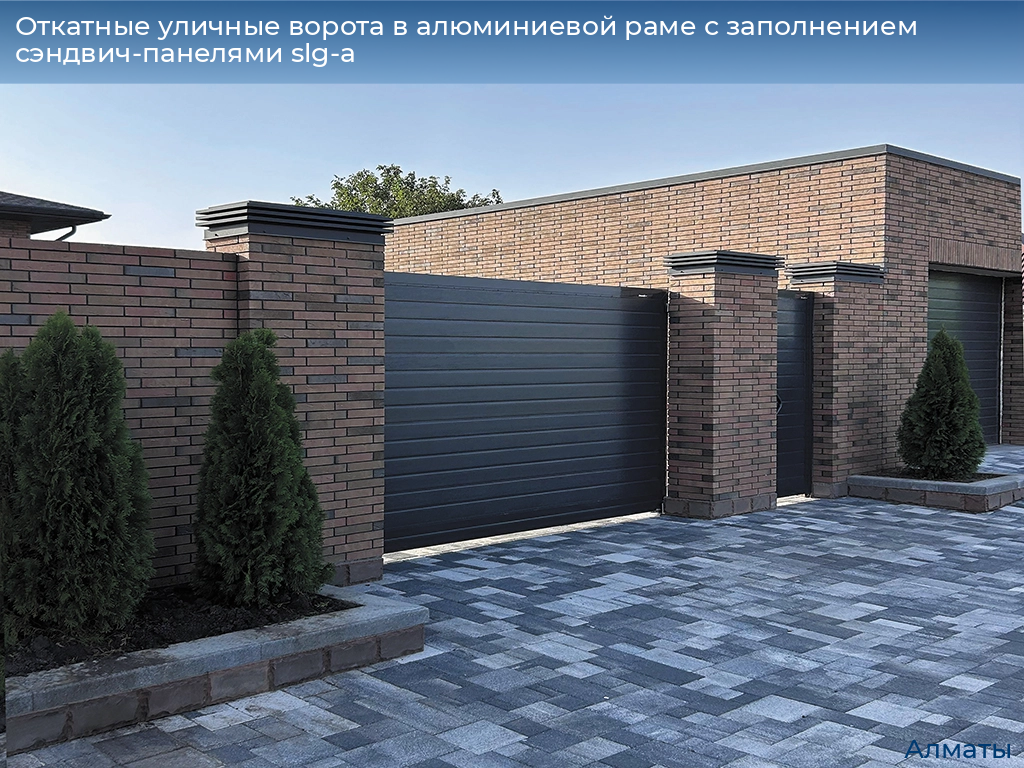

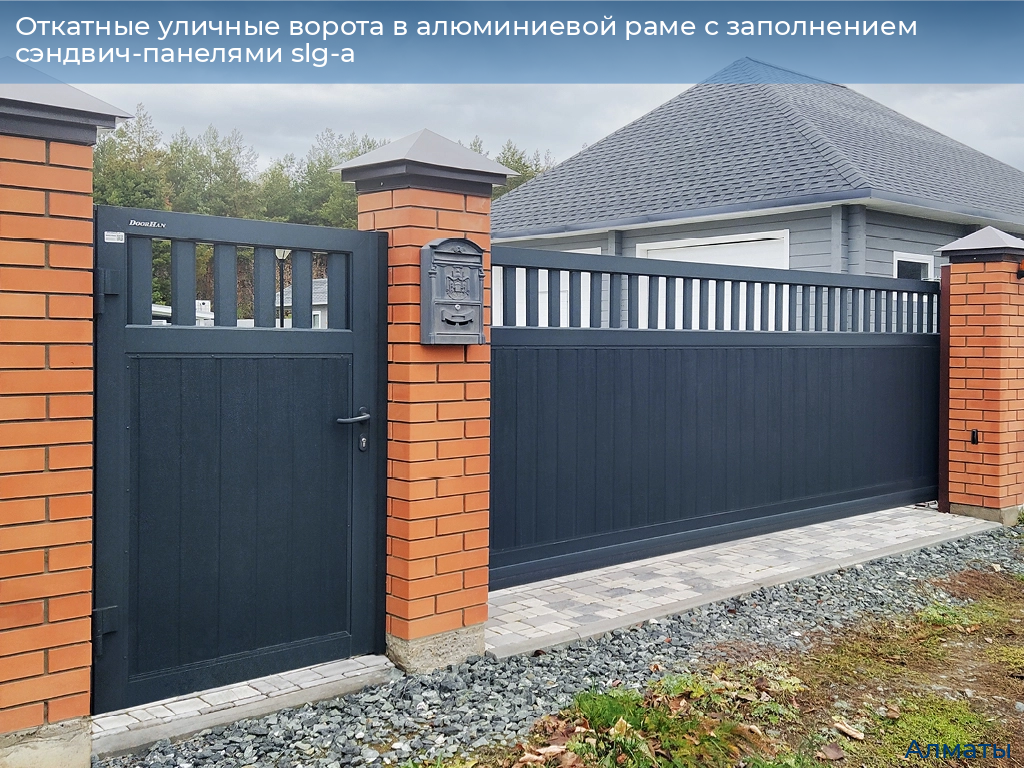

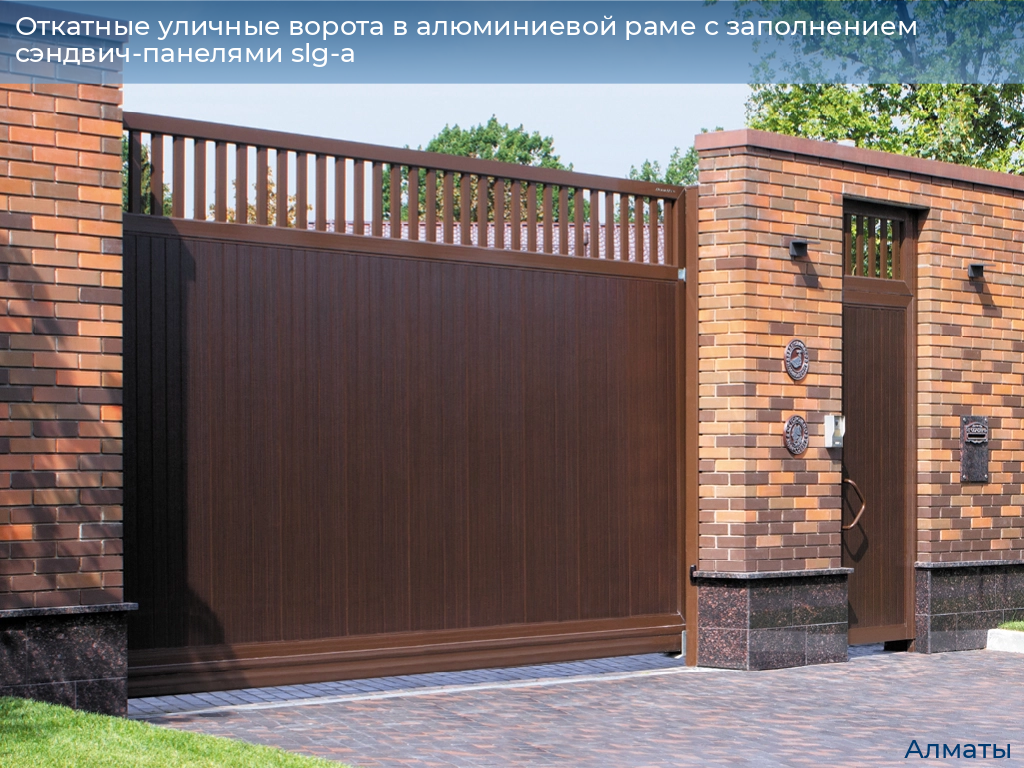

Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a

Откатные ворота SLG-A DoorHan предназначены для установки во въездных проемах на складские и производственные комплексы в Алматы и области.

Эта модель откатных уличных ворот доступна в 6 конструктивных вариантах: с решеткой, аркой, пиками, вензелями и т.д.

В жесткий алюминиевый каркас могут быть встроены сэндвич-панели с горизонтальной полосой, филенкой, рельефом под дерево.

В эти ворота мы можем вставить калитку.

Конструкция ворот предусматривает 3 варианта монтажа рамы: на столбы (ОЯС), на существующие опоры (ОЯ), под сварку к опалубке.

Комплектация откатных ворот SLG-A DoorHan может быть дополнена силовой рамой, электроприводом, сигнальной лампой, фотоэлементами.
Цена от: 467 772 ₽
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями slg-a,
Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота проема, мм
1 000–3 200
Ширина проема, мм
2 000–7 500
Просвет, мм
От 74
RAL 9003 (белый)
RAL 9003 (белый)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 9006 (серебро)
RAL 9006 (серебро)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Базовая
Дополнительная
Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.
Комплект ловителей.
Комплект ловителей.
Устройство направляющее.
Устройство направляющее.
Крышки для балки.
Крышки для балки.
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
  1. Несущая балка
  2. Опора роликовая
  3. Ловитель нижний
  4. Крышка балки с роликом
  5. Универсальный верхний ловитель
  6. Направляющее устройство
  7. Электропривод
  8. Силовая рама
  1. Для замера необходимых показателей достаточно рулетки и строительного уровня.
  2. Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
  3. H — высота проема (расстояние от земли до верха проема).
  4. B — ширина проема (расстояние от левого края до правого края проема).
  5. L — место для отката полотна (рассчитывается как B × 1,3).
  6. h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
  7. Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Таблица размеров
Наименование
Значение
Высота проема, мм
1 000–3 200
Ширина проема, мм
2 000–7 500
Просвет, мм
От 74
Цвета
RAL 9003 (белый)
RAL 9003 (белый)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 9006 (серебро)
RAL 9006 (серебро)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 3000 (красный)
RAL 3000 (красный)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
Нестандартный цвет по карте RAL
Нестандартный цвет по карте RAL
Венге
Венге
Золотой дуб
Золотой дуб
Комплектация
Полотно из сэндвич-панелей толщиной 40 мм.
Полотно из сэндвич-панелей толщиной 40 мм.
Комплект ловителей.
Комплект ловителей.
Устройство направляющее.
Устройство направляющее.
Крышки для балки.
Крышки для балки.
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).
Комплект силовой рамы (предназначен для крепления автоматики и элементов подвеса полотна ворот).
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для предотвращения травмирования).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Дистанционное управление (современный дизайн, небольшие размеры пультов).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка).
Конструкция
  1. Несущая балка
  2. Опора роликовая
  3. Ловитель нижний
  4. Крышка балки с роликом
  5. Универсальный верхний ловитель
  6. Направляющее устройство
  7. Электропривод
  8. Силовая рама
Подготовка объекта
  1. Для замера необходимых показателей достаточно рулетки и строительного уровня.
  2. Замер каждого параметра производится минимум по трем точкам. За итоговый размер берется максимальное значение.
  3. H — высота проема (расстояние от земли до верха проема).
  4. B — ширина проема (расстояние от левого края до правого края проема).
  5. L — место для отката полотна (рассчитывается как B × 1,3).
  6. h — просвет (расстояние от нижнего края щита до уровня земли), рекомендуемая величина — 100 мм.
  7. Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
КАК ЗАМЕРИТЬ ПРОЕМ?

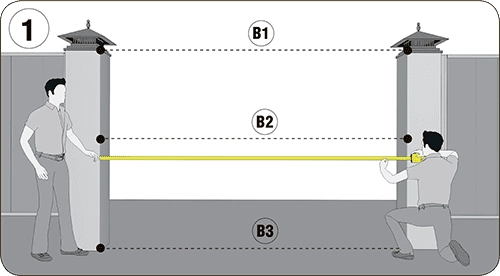

Замерьте  ширину  проема  (В)   в  трех  разных  точках  и  запишите  максимальное значение.
Замерьте ширину проема (В) в трех разных точках и запишите максимальное значение.

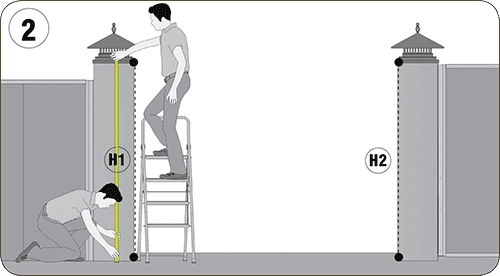

Замерьте высоту проема в двух разных  точках (Н) и запишите максимальное  значение.
Замерьте высоту проема в двух разных точках (Н) и запишите максимальное значение.
Место  в  сторону  сдвига  (L)  рассчитывается  по  формуле  B×1,5. Запишите результат расчета.
Место в сторону сдвига (L) рассчитывается по формуле B×1,5. Запишите результат расчета.

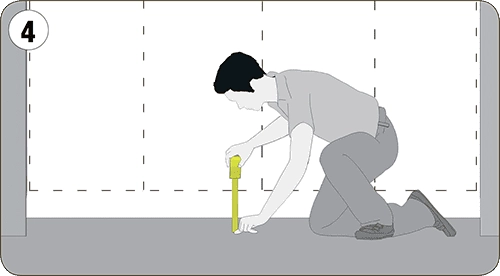

Укажите  желаемый  размер  просвета  (h)  и  запишите  его  значение.  Рекомендуемый  минимальный  раз­ мер — 100 мм.
Укажите желаемый размер просвета (h) и запишите его значение. Рекомендуемый минимальный раз­ мер — 100 мм.
